Grupy fusebitów mikrokontrolerów UPDI - ustawienia bezpieczników tego typów mikrokontrolerów zostały rozdzielone i pogrupowane w kilka grup. Czas na opis fuse nowych mikrokontrolerów. Zaczynamy od popularnego Attiny816. Opis, jak wyglądaja grupy fuse tego układu UPDI?

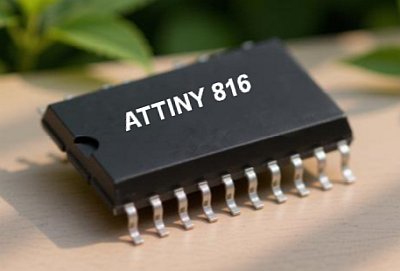

Mikrokontroler ATtiny816 należy do nowoczesnej rodziny tinyAVR-1 (seria 1). W układach z interfejsem UPDI konfiguracja fusebitów wygląda zupełnie inaczej niż w starych układach typu ATtiny13 czy ATmega328P. Fusebity nie są już osobnymi rejestrami LOW, HIGH i EXTENDED. Znajdują się one w przestrzeni adresowej pamięci EEPROM (sekcja FUSES). Każdy fusebit ma teraz swój własny, czytelny adres i nazwę.
Poniżej znajdziesz pełny opis najważniejszych fusebitów dla ATtiny816, również podobnych (ATTiny 416, ATTiny 1616).

FUSE ATTINY 816 - ustawienia bezpieczników mikrokontrolera:
Fabryczne (domyślne), kolejno grupy FUSE0 - FUSE8: 00, 00, 02, FF, 00, C9, 07, 00, 00.

---

Numer	Nazwa	Wartość	Opis
Fuse0	WDTCFG	0x00	Konfiguracja timera nadzorującego Watchdog. Tryb okienkowy (WINDOW), jak i główny czas działania (PERIOD) są całkowicie wyłączone (OFF), nie zresetuje mikrokontrolera.
Fuse1	BODCFG	0x00	Wykrywanie niebezpiecznych spadków napięcia zasilania. Tu jest całkowicie wyłączony (DISABLED), zarówno podczas pracy, jak i w trybach uśpienia.
Fuse2	OSCCFG	0x02	Ustawione na wewnętrzne źródło zegara. Wybrana jest częstotliwość 20 MHz (opcja 20MHZ).Alternatywą byłoby 0x01 dla 16 MHz.
Fuse3	REZERWA	0xFF	Ten bajt nie ma przypisanej żadnej funkcji w ATtiny816. Domyślnie i zawsze odczytuje się jako 0xFF
Fuse4	TCD0CFG	0x00	Konfiguracja zaawansowanego licznika Timer D (Timer Counter D), dedykowanego m.in. do sterowania zasilaczami impulsowymi lub silnikami. Co oznacza 0x00: Wszystkie opcje mapowania pinów generatora i synchronizacji są wyłączone lub ustawione na wartości domyślne. Brak wymuszonej synchronizacji zewnętrznej.
Fuse5	SYSCFG0	0xC9	To najważniejszy bajt w całym mikrokontrolerze. Odpowiada za konfigurację systemu, w tym za to, czym jest pin programowania. Co oznacza 0xC9 (binarnie 11001001):RSTPINCFG ma wartość 0x3 – pin PA0 działa jako czysty interfejs UPDI.CRCSRC ma wartość 0x0 – automatyczne sprawdzanie sumy kontrolnej pamięci Flash podczas startu jest wyłączone. Można bez problemu programować zwykłym programatorem UPDI.
Fuse6	SYSCFG1	0x07	Ten bajt ustala czas startu mikrokontrolera (SUT – Start-Up Time). Co oznacza 0x07: Czas oczekiwania po włączeniu zasilania wynosi 64 milisekundy. Po podaniu zasilania procesor "czeka" 64 ms na ustabilizowanie się napięcia.
Fuse7	APPEND	0x00	Ten bajt określa rozmiar i koniec sekcji Bootloadera w pamięci Flash. Co oznacza 0x00: Koniec sekcji chronionej (Application Code Section End) jest ustawiony na adres 0.Efekt: Cała pamięć Flash jest traktowana jako jedna, jednolita przestrzeń dla zwykłego programu użytkownika. Brak specjalnych blokad zapisu/odczytu sekcji.
Fuse8	BOOTEND	0x00	Ten bajt służy do zarządzania podziałem pamięci Flash na sekcje dla kodu aplikacji.. Co oznacza 0x00: Rozmiar sekcji Boot (Boot Section End) wynosi 0.Efekt: Sekcja Bootloadera jest wyłączona. Cała pamięć Flash jest wolna i dostępna dla Twojej aplikacji od pierwszego adresu.
