Fusebity UPDI.
Fusebity UPDI - FUSE4
Grupy fusebitów mikrokontrolerów UPDI - ustawienia mikrokontrolerów tego typu zostały rozdzielone i pogrupowane w kilka grup. Oto kolejna z nich - Fuse4. Dotyczy wyłącznie peryferium TCD0. Nie wpływa na podstawowe działanie mikrokontrolera oprócz licznika TCD0.
Fuse4 - Wartości bitowe tego rejestru bezpieczników są zapisywane w odpowiednich bitach rejestru TCD.FAULTCTRL TCD0 podczas uruchamiania.

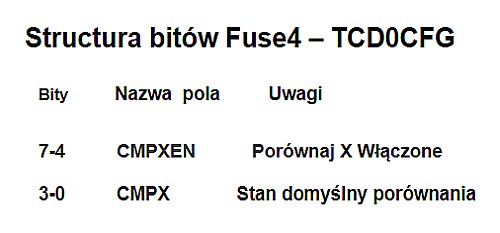

FUSE grupa 04 (FUSE4) - TCD0CFG -Co to jest TCD0? TCD0 = Timer/Counter type D, specjalizowany timer
przeznaczony głównie do: sterowania mocy oraz PWM. Szczegóły bitów:
CMPXEN (bity 7,6,5,4) - CMPXEN - Porównanie X Włączone. Wymienione bity mogą być ustawione jako:
0 - Porównanie x wyjście na pinie jest wyłączone.
1 - Porównanie x wyjście na pinie jest włączone.
CMPX (bity 3,2,1,0) - CMPX - Ten bit wybiera domyślny stan Compare x po resecie lub po wejściu w tryb debugowania, jeśli FAULTDET ma wartość „1”. Wymienione bity mogą być ustawione jako:
0 - Porównany x stan domyślny wynosi 0.
1 - Porównany x stan domyślny wynosi 1.
✔️
Najczęstsze konfiguracje:
🔹 Fabryczna (bezpieczna): Fuse4 = 0x0 ✔ Ustawienie zalecane.
Producent nie określa szczegółów innych ustawień. Bez potrzeby nie zmieniać.
Będziemy uzupełniać przedstawione informacje oraz opisywać kolejne grupy fusebitów. Postaramy się przybliżyć użytkownikom fusebity mikrokontrolerów UPDI. W sposób prosty i przystępny dla każdego.
