Mikrokontrolery UPDI.
Mikrokontrolery AVR UPDI - nowe modele serii AVRDX
Jakiś czas temu pojawiły się w obiegu nowe typy mikrokontrolerów, mikrokontrolery z interfejsem UPDI. Dla jednych - nowość, którą warto przetestować, dla innych - niemożność programowania bez nowego modelu programatora. Aby ułatwić i udostępnić programowanie nowych modeli, pojawiły się dosyć proste sposoby wykonania prostego programatora dla mikrokontrolerów nowego interfejsu oraz gotowe urządzenia do programowania..
Mikrokontrolery UPDI serii ATTINY 0/1/2 i ATMEGA 0 - mikrokontroleru dostępne już od dłuższego czasu.Bardziej znane i popularne.

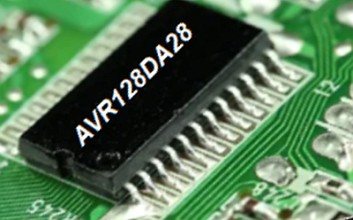

Mikrokontrolery UPDI serii AVRDX - nowe modele z nowymii możliwościami. opis nowych modeli i podstawowe informacje na ich temat. Na razie jeszcze nie wszystkie zapowiedziane wersje są dostępne.
Zmiany dokonane w modelach serii AVRDX - różnice w interfejsie, programowaniu i obsłudze nowych modeli.
Podstawowe informacje o zmianach w porównaniu do już istniejących i znanych modeli, metod i nterfejsów:
1. Zmieniono możliwości pinu UPDI/RESET
2. Dodano dodatkowy oddzielony pin RESET
3. Zróżnicowano funkcje pinów UPDI i RESET w poszczególnych grupach mikrokontrolerów
4. Ustalono nowe sposoby używania programatorów wysokonapięciowych HV do nowych mikrokontrolerów.
5. Dodano w serii DU interfejs USB - dla wielu bardzo potrzebny w nowoczesnuch mikrokontrolerach.
6. Poszczególne modele dostępne są z różną ilością pamięci flash (16 - 128 kB) oraz pamięci eprom i operacyjnej.
7. Pojawiły się modele w różnych typach rozmiarów i ilości pinów obudów, w tym także w obudowach przewlekanych DIP.
Przewidywane zmiany i używanie - rośnie zainteresowanie nowmi modelami mikrokontrolerów. Zapowiedziane możliwości mogą zrewolucjonizować używanie mikrokontrolerów i ch stosowanie powszechnie. Szczególną nowością ma być interfejs USB w małych obudowach, który pozwoli wyeliminować konwertery USB/UART i uprościć konstrukcję urządzeń. Część modeli jest już dostępnych, ale nie wszystkie.
Osobny pin RESET i nie blokujący się pin UPDI rozwiązały problem wspólnego pinu UPDI/RESET/GPIO. Tak jest w modelach DA i DB. W modelach DD pin UPDI może także pełnić funkcje GPIO. Do przywrócenia go do funkcji UPDI służy podanie wyższego napięcia na pin RESET.
W związku z powyższym zaistniała potrzeba rozdzielenia w programatorach wyjścia UPDI na osobne piny UPDI i RESET.Taką funkcję posiada już nowy model programatora UPDI-HVProg od wersji 1.30.
Będziemy dodawać i pokazywać inne funkcje mikrokontrolerów AVRDX oraz opisywć ich użycie.
