Programator UPDI-Prog - sprzęt serwisowy.
Programator UPDI-Prog

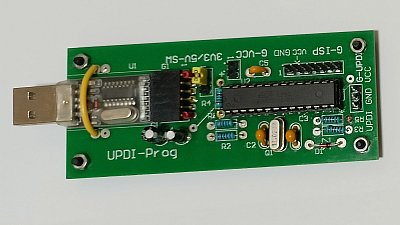

Widok ogólny wersji USB A
Widok ogólny wersji USB C

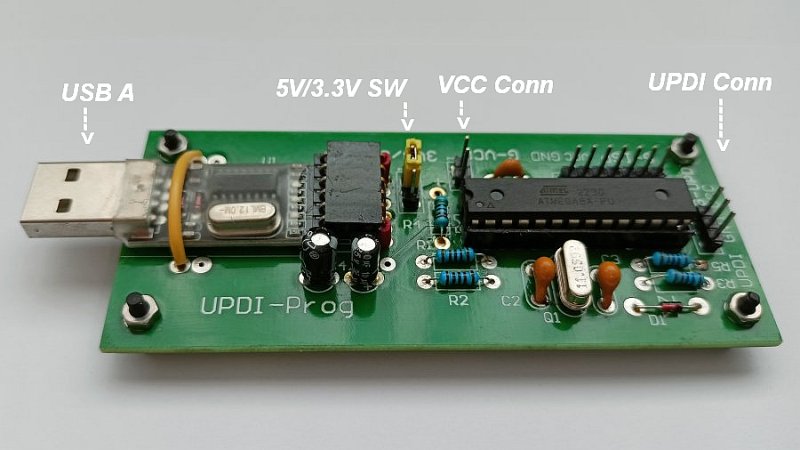

Widok złącz i przełączników

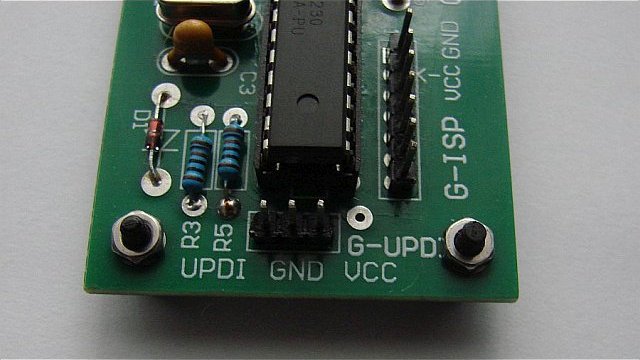

Widok złącza UPDI
Programator USB dla mikrokontrolerów programowanych przez UPDI. Prosty i wygodny w użyciu.Programator USB jtag2updi oparty na chipie konwertera USB typu CH340 lub FT232R, w zależności od potrzeby. Pomysł i konstrukcja własna. Prawa zastrzeżone. Przetestowana i sprawdzona we wspólpracy z mikrokontrolerami firmy Microchip ATTINY serii 0 i 1, także serii AVR oraz innymi. Programator sprawdzony, działający stabilnie i pewnie, używany od lat. Wspólpracuje z popularnymi programami -
Arduino i Eclipse, Sleber, Microchip Studio, Atmel Studio oraz PlatformIO.
Wystarczy w programie wybrać programator:
jtag2updi . Pozwala na zasilanie programowanego mikrokontrolera z programatora napięciem 3,3 V lub 5 V. Kupisz raz i będzie Ci służyć przez lata.
Programator dostępny na Allegro.
Dodatkowe Informacje o programatorze - co piszą na temat programatora w Internecie?
Wyposażony we wtyk USB typu A, piny zasilania i UPDI PORT do podłaczenia programowanego mikrokontrolera. Poniżej znajduje się do pobrania plik instrukcji obsługi i pomocy programatora. Pozwala na pracę w trybie programowania: UPDI, pozwalającym programować mikrokontrolery z pinem UPDI ustawionym jako pin programowania (ustawienie fabryczne).
Nie daje możliwości odblokowania niedostępnych i z pozoru zablokowanych mikrokontrolerów, których przeznaczenie pinu UPDI zostało zmienione. Można nim programować mikrokontrolery z aktywnym pinem UPDI. Zmiana funkcji tego pinu, nie pozwala na zaprogramowanie mikrokontrolera tym programatorem. Zmiana funkcji pinu UPDI mikrokontrolera, wymaga do ponownego jego zaprogramowania programatora z funkcją wysokonapięciową, np
Jtag2UPDI HV. Niekóre mikrokontolery nie obsługują trybu HV (impuls 12V). Sprawdź czy używany przez Ciebie mikrokontroler obsługuje i pozwala na tryb HV.
Czy warto zaopatrzyć się w programator UPDI? - możesz wypróbować projekty z nowymi mikokontrolerami.
Mikrokontrolery pozyskane z nieznanych źródeł mogą takimi być. Potem próba programowania takiego mikrokontrolera za pomocą prostego programatora, może skończyć się niepowodzeniem lub błędem. Chcesz mieć pewność,że zaprogramujesz mikrokontroler prostym programatorem UPDI, kupuj mikrokontrolery z pewnego źródła.
