Programator UPDI-HVProg - drugie życie zablokowanych mikrokontrolerów

Programator USB dla mikrokontrolerów programowanych przez UPDI.
Programator USB jtag2updi oparty na solidnym chipie konwertera USB. Pomysł i konstrukcja własna. Prawa zastrzeżone. Programator przetestowany i sprawdzony we wspólpracy z mikrokontrolerami firmy Microchip (Atmel) ATTINY serii 0 i 1 , serii AVR oraz innymi. Wspólpracuje z programami Arduino, Eclipse, Sloeber, Microchip Studio, PlatformIO oraz innymi.
Wystarczy w programie wybrać programator: jtag2updi .

Programator dostępny na Allegro.
Dodatkowe Informacje o programatorze - co piszą na temat programatora w Internecie?

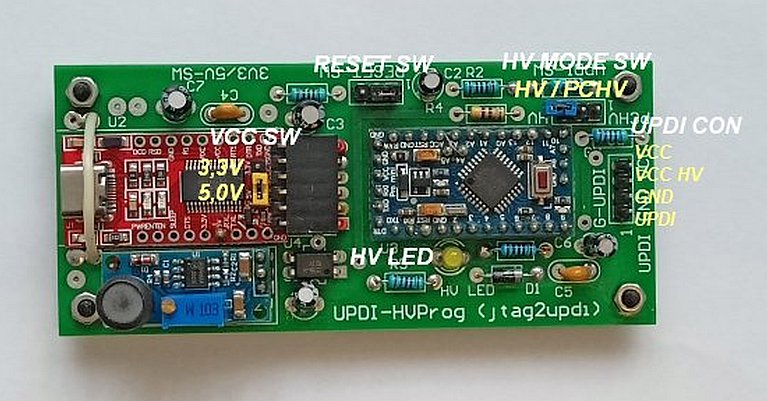

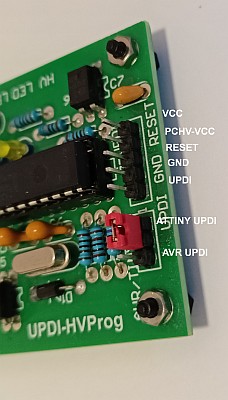

Wyposażony w gniazdo USB typu mini-USB lub USB-C i UPDI PORT do podłaczenia programowanego mikrokontrolera. Pozwala na pracę w trzech trybach programowania: UPDI, HV, PCHV. Podstawowy tryb pracy UPDI pozwala na programowanie wszystkich mikrokontrolerów UPDI. Tryby pracy HV i PCHV pracują z impulsem wysokonapięciowym 12V. Daje to możliwość odblokowania niedostępnych i zablokowanych mikrokontrolerów, których funkcja pinu UPDI została zmieniona, np poprzez wgranie do mikrokontrolera bootloadera. Pozwala na zasilanie programowanego układu z programatora napięciem 3.3V lub 5V.
Zbudowany w oparciu o oprogramowanie Dlloydev/jtag2updi HV UPDI / UPDI dla Arduino (docelowo dla mikrokontrolerów Tiny AVR-0/1/2, Mega AVR-0 i AVR-DA/DB).
Mikrokontrolery AVR kiedyś firmy Atmel dziś Microchip serii ATTINY bardzo popularne i chętnie używane przez wielu konstruktorów i amatorów ze względu na prostotę i cenę. ATTINY serii 0 i 1 posiadają w sobie wiele przydatnych składników, dlatego warto ich używać w konstruowanych użądzeniach. Kiedyś zacząłem konstuowanie takich użądzeń, najpierw problemem był programator, potem zablokowane i niedostępne mikrokontrolery programowane przez dostępne programatory. Doświadczenie zdobyte w pracy z mikrokontrolerami programowanymi przez UPDI pozwoliło zbudować ten programator wysokonapięciowy. Pozwala odblokować zablokowane mikrokontrolery tego typu.

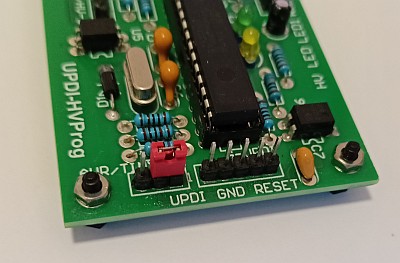

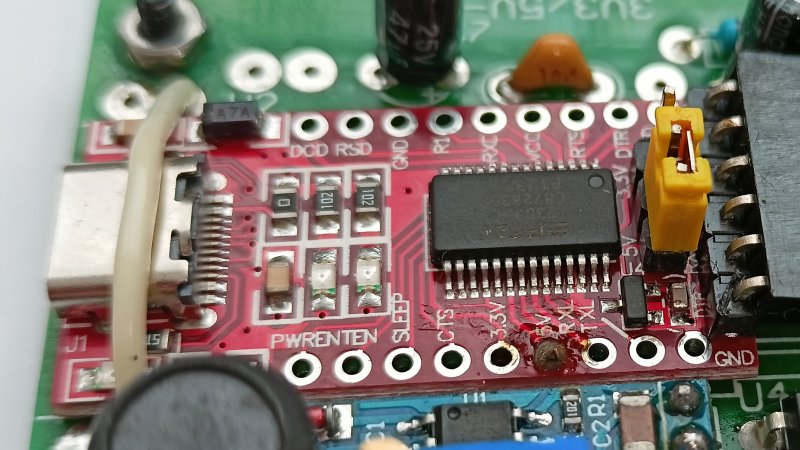

Pracuje bezproblemowo z ATTINY serii 400, 800, 1600, 3200 posiadającymi pamięć flash 4,8,16,32 kB. Dla przykładu (ATTINY 414, 814, 816, 817, 1616, 3216). Wiele programatorów ma wadę w postaci konwerterów USB działających na tanich chipach, nie zawsze chętnie wspólpracujących z naszymi systemami operacyjnymi. Powyższy programator nie ma tej wady ponieważ zastosowano w nim porządny konwerter USB oparty na chipie FT232RL, którego sterowniki np. w Windows są dostępne w systemie.
Nie wszystkie mikrokontrolery z interfejsem UPDI pozwalają na wykorzystanie dostępnych trybów pracy. Np ATMEGA - nie pozwala na użycie trybów HV (12V). Więcej informacji znajdziesz w pliku pomocy dostępnym do pobrania poniżej. Pobierz, przeczytaj, sprawdź. Na sprawdzanie po użyciu, może być już za późno. Stosuj tryb pracy z impulsem 12V ostrożnie i odpowiedzialnie, bez pośpiechu. Zablokowany mikrokontroler można odblokować, uszkodzony wysokim napięciem - tylko wyrzucić.

Do pobrania poniżej:

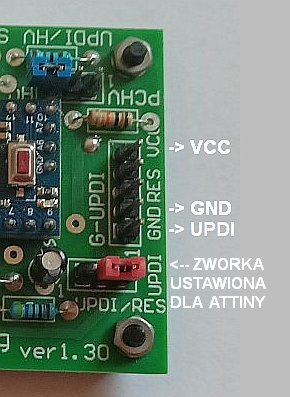

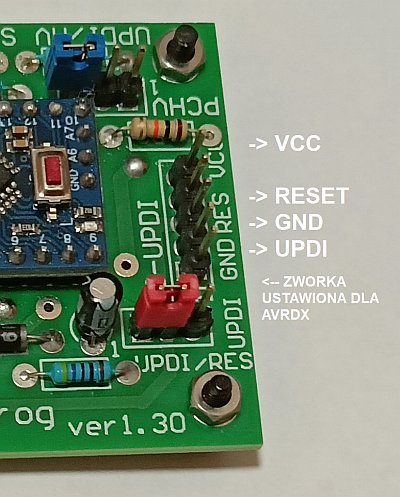

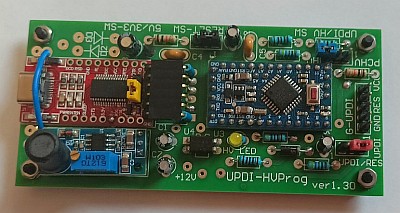

Nowa wesja programatora (ver. 1.30) przystosowana do wspólpracy z innymi typami mikrokontrolerów UPDI.Dostępna na Allegro Lokalnie.



A poniżej znajduje się uproszczony model z podstawowymi funkcjami:


Tryby pracy UPDI - opis trybów pracy programatora.

Czy warto zaopatrzyć się w programator UPDI? - możesz wypróbować projekty z nowymi mikokontrolerami.
